整流桥你还不会选型吗,ASEMI三分钟教程让你快速掌握

返回列表来源:ASEMI 作者: 发布日期:2019.04.03 浏览:-
摘要:整流桥选型参数是工程上必备的技能,那么作为年轻的工程师,如何能快速掌握整流桥选型参数的方式呢?下面就来看看ASEMI工程的专业解读。

整流桥如何选型

参数选型计算方法

电源工程师设计一款产品时用到整流桥,往往需要根据电路实际情况选型整流桥参数,那么该如何计算实际电流电压参数呢?

在这之前我们需要知道,现阶段我国大部分地区平均电网功率因数在0.7左右,而普通电源产品转换效率一般在85%-90%左右。

例如:设计一款输出功率100W的电源产品,我们按照电源90%转换效率来计算,那么电源前端输入实际功率应为100/90%=111瓦。

再按照电网接入平均0.7的功率因数为参考值计算,那么电网接入端实际功率应为111/0.7=158瓦功率。

用电流计算公式=功率/电压 ,我们可以得到过整流桥的电流为158/220=718毫安。有经验的老工程们可能都知道,参照实际电流电压的5-8倍比例预留余量。

我们按照5倍余量计算整流桥电流至少为 0.718 *5=3.59A,所以该电源应选择一款4安培以上的整流桥。

对于电压的选择就简单多了,一般市电220V输入,加上滤波电容的叠加电压,所以选择1000V耐压的整流桥足以应对常规电路的需要。

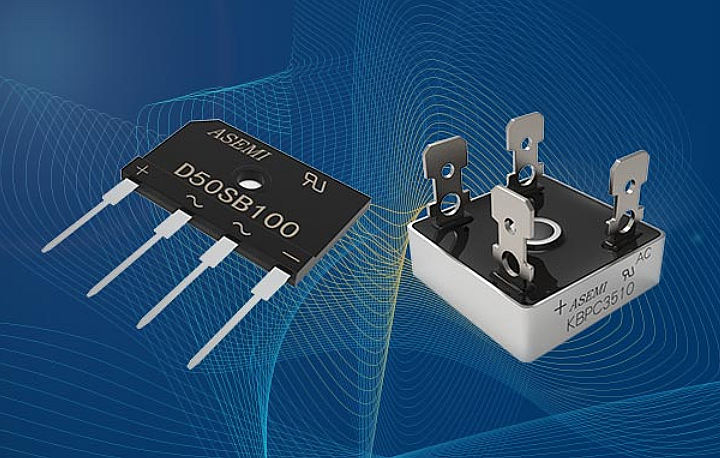

整流桥你还不会选型吗,ASEMI三分钟教程让你快速掌握

整流桥参数该如何选型

整流桥参数该如何选型是电源产品必用到的重要元器件,它的作用是将电路初级阶段的市交流电转换成直流电,所以整流桥的应用领域是非常的广泛。

凡是所有用到直流电的用电器设备(干电池除外)都需要一颗整流桥产品来完成整流的工作。那么该如何确定参数选型呢?

设计一款电源产品,需要确定输出功率是多大瓦特,输入电压一般都是220V,所以用输出功率除以输入电压,就能得到过整流桥的实际电流为多少安培。

再根据实际电流的一定比例就能计算出所需整流桥的参数。

预留余量

整流桥余量预留三五倍 合理的电性数据怎么计算前面已经讲到了,那么怎么预留余量呢?其实这个是有标准可以遵循的,电源行业经过多年的发展与技术积累,行业上通常按照3-5倍电流电压的比例预留余量。

这是多年来老工程师们综合考虑了,各种电路中可能存在的突发变故情况,并能有效保障电路稳定运行,渐渐总结出经验并加以规范的智慧结晶。所以工程设计选型预留3-5倍的余量,是合理的。

整流桥工程设计选型肯定是需要精准计算出电路中的数据,然后根据电流电压3-5倍的余量预留出空间,经过这样的缜密思维的设计思考,得出的选型结果才是合理和正确的。
