ASEMI【实用】开关电源“关键整流元器件”的电压应力分析!

返回列表来源:ASEMI 作者:ASEMI-NEYA 发布日期:2011.12.31 浏览:-
摘要:开关电源需要做雷击浪涌试验,所以一般整流桥都选择1000V的整流桥...

ASEMI【实用】开关电源“关键整流元器件”的电压应力分析!.1

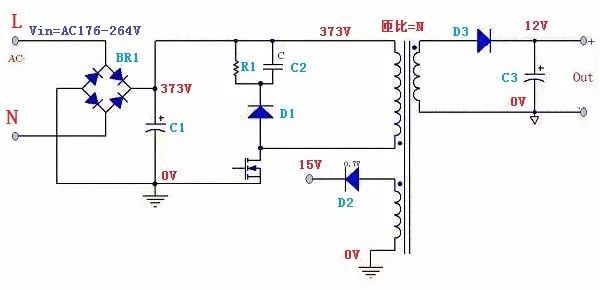

在测试和计算之前首先设定一下,电路图设计如上,主要参数如下:

输入电压:Vin=AC176-264V

输出电压:Vout=12V

Vcc电压:Vcc=15V

变压器匝比:N


下面对图片中的整流桥元器件进行应力计算。

ASEMI【实用】开关电源“关键整流元器件”的电压应力分析!.2

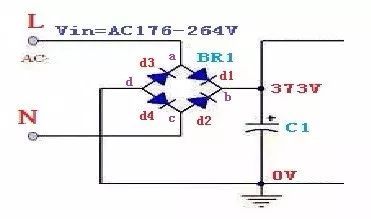

整流桥如上图体内由4个二极管构成:d1,d2,d3,d4。应恶劣的情况下是在输入电压max的时候,即,Vin=264Vac。

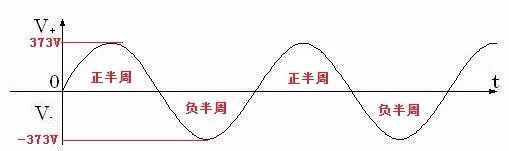

所以C1上两端的电压373V。输入电压波形如下图

ASEMI【实用】开关电源“关键整流元器件”的电压应力分析!.3

当输入电压处于正半周时,BR1体内二极管d1和d4导通不承受高电压,d2和d3截止承受的高电压,d2电压应力为b点电位减去c点电位,d3电压应力为a点电位减去d点电位。

正半周a、b、c、d点的电位相对于大电容地分别为:373V、373V、0V、0V

d2应力=b-c=373V-0V=373V

d3应力=a-d=373V-0V=373V

输入电压进入负半周时同理可得d1和d4的应力为373V。即电路中整流桥的工作应力为373V


由于开关电源需要做雷击浪涌试验,所以一般整流桥都选择1000V的整流桥。
