摘要：ASEMI整流桥DB157的工作原理是将4颗整流二极管芯片通过桥式连接的方式组合在一起，电路每半周各两只二极管轮流工作...
DB157是近期很火爆的一款整流桥，据说已经刷爆了朋友圈!那么这款整流桥DB157 的工作原理是怎样的呢??ASEMI 工程师为你全程爆料!!
整流桥DB157的工作原理是将4颗整流二极管芯片通过桥式连接的方式组合在一起，电路每半周各两只二极管轮流工作，使得负载电路都能获得稳定的电能可以长效工作。整流桥属于全波整流的一种但是比简单全波整流更稳定更方便，也能有效电路反接的情况，ASEMI桥堆12年行业的桥堆品牌商。

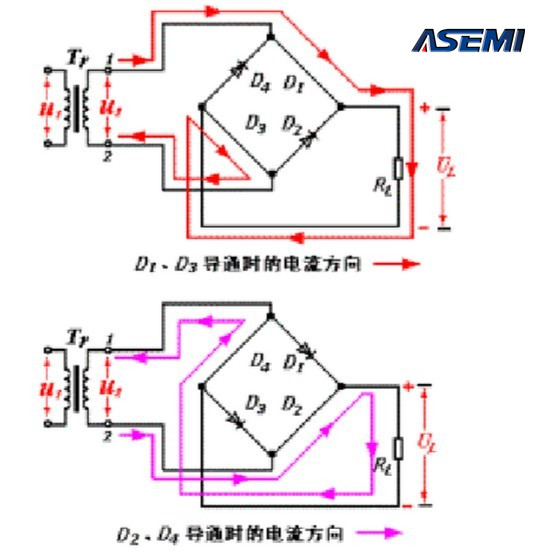

整流桥DB157工作原理如图：在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周,D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2/RL流过每个二极管的平均电流为ID = IL/2 = 0.45 U2/RL。
