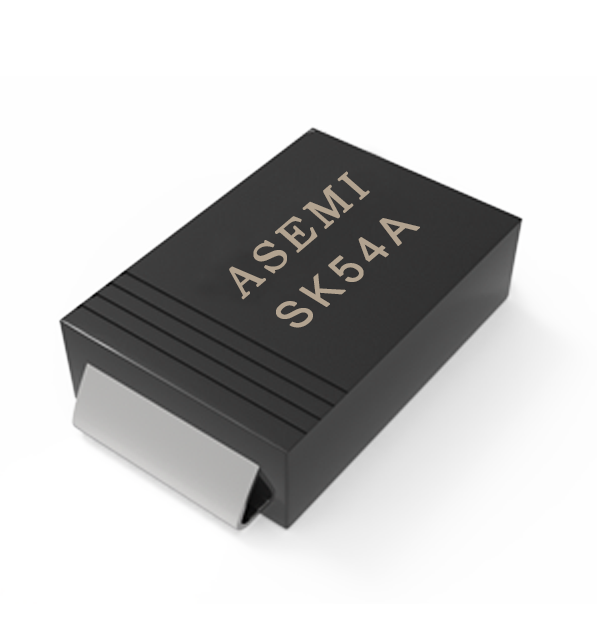

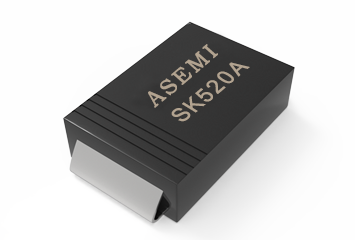

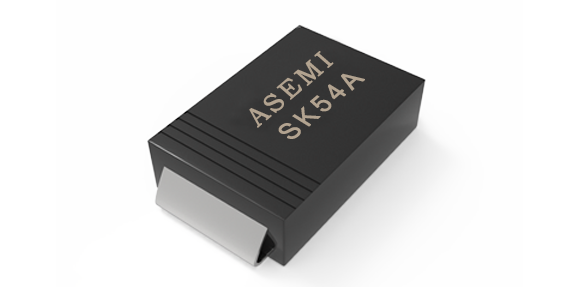

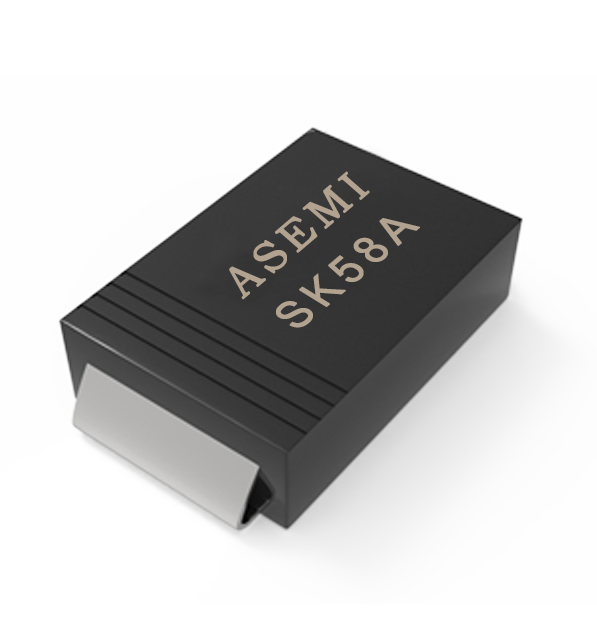

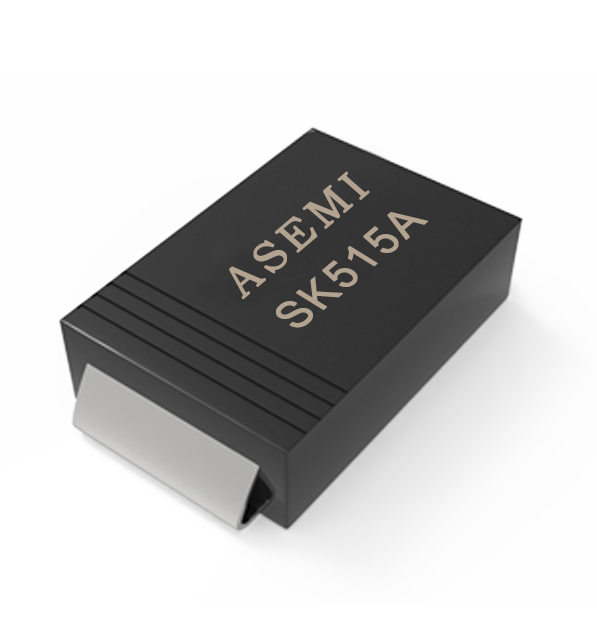

(SK510A-SMA)SK510A/SK515A/SK520A/SK58A/SK56A/SK54A ASEMI肖特基二极管
  • 型 号SK510A

    品 牌ASEMI

    封 装SMA

    特 性贴片薄款

  • 正向电流
    (lo)
    反向耐压
    VRRM
    芯片材质
    Chip Material
    芯片个数
    Chip Number
    漏电流
    (lr)
    操作温度
    Temperature
    5A 20V~200V GPP硅芯片 1 5uA -55~+150℃
    正向电压
    (VF)
    浪涌电流
    IFSM
    芯片尺寸
    Chip Size
    引线数量
    Lead Number
    恢复时间
    (Trr)
    包装方式
    Package
    0.55V~0.95V 150A 88MIL 2 5ns 2000/盘10K/盒

    采用玻封GPP工艺芯片,密封性可靠性好,防止电性出现衰降情况

    采用丝印打标,不易褪色防止翻新;环氧塑脂塑封稳定性好

    采用无氧铜框架引脚,镀亮锡防止氧化不上锡、内阻小导电性好

    采用5层大瓦楞牛皮纸箱,4道禁锢带保护,耐压耐磨可重复利用

    内盒采用防潮塑膜保护,方便仓库长期存贮,上机易上锡易焊接

    采购热线:

    400-9929-667

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌MB6S,系列产品MDB06S、B6S,环保进口芯片,出口品质,供应MB6F,全国服务热线:400-9929-667,本产品采用玻峰GPP芯片,参数离散性一致,品质高稳定性和可靠性。欢迎咨询 取样测试。

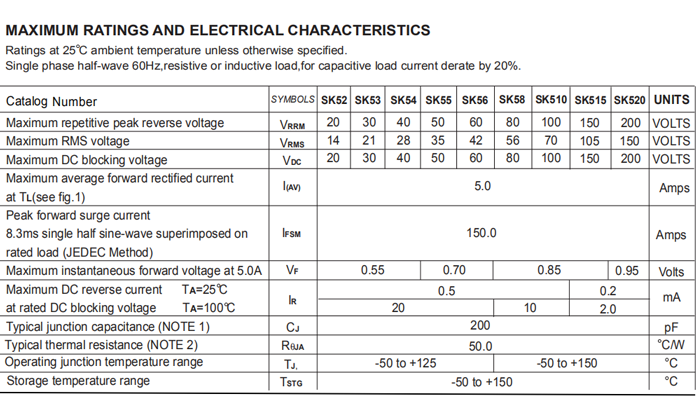

    1、规格书

    产品细节/ DETAIL

    2、6小图1

    采用玻封GPP工艺芯片,密封性可靠性好,防电性衰降

    2、6小图 2

    镭射激光打标,不易褪色;环氧树脂塑封,绝缘稳定性好

    2、6小图 3

    框架引脚采用无氧铜材料,内阻小导电性好,镀锡防氧化

    S1MB-4

    独立小包装,防止物料积压碰撞刮花,产品信息标注明确

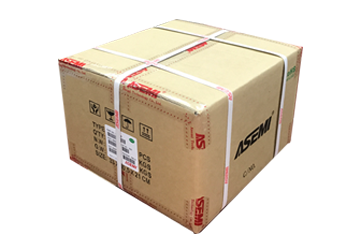

    5层大瓦楞牛皮纸箱,4道紧固带保护,耐压耐磨可重复利用

    s1mb-5

    3层小瓦楞内盒+防潮塑膜保护,方便存贮,上机易上锡焊接

    产品详解/ DESVRIPTION

    3、详解1
    3、详解381-381
    激光印字 / GREEN LASER PRINTER

    ●镭射激光打标,不易退色,解决易掉色困扰,防止翻新与冒牌问题

    ●生产效率高,订单交期快,解决货期长,生产低效率问题

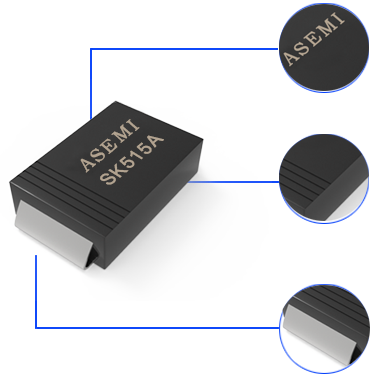

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●环氧树脂阻燃性能好,强度高,耐高温,外力冲击不易裂

    ●采用环氧树脂材料一次性注塑成型,边角无毛刺

    无氧铜引脚 /OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料,镀亮锡,防止氧化,易上锡易焊接

    ●内阻小导电性好,承受大电流冲击发热小

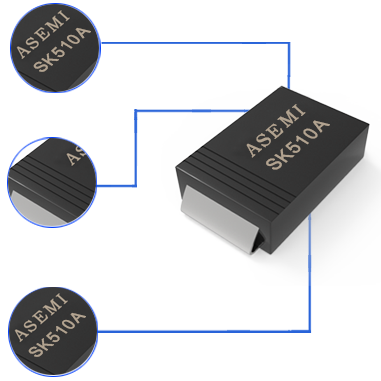

    ●“ASEMI”品牌的LOGO

    ●A = advanced(先进的)

    ●SEMI = semiconductor (半导体)

    ●【极性符合标识】

    ●【正负交流脚位指示】

    ●【物料生产批次批号】

    型号解析/Model analysis

    ●【SK510A】代表本产品的完整型号

    ●【SK】表示肖特基二极管

    ●【5】代表其正向电流为5A

    ●【10】代表其反向耐压为100V

    ●【 A 】代表SMA封装


    产品尺寸/ SIZE

    S1MB-1
  • 长度 :

    3.94mm
  • 宽度 :

    4.7mm
  • 脚长度 :

    2.11mm
  • 定位孔高度 :

    0mm
  • S1MB-2
  • 本体厚度:

    2.44mm
  • 引脚间距:

    5.59mm
  • 引脚厚度:

    0.12mm

  • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片,产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序,产品数量准确,包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测,△V控制在80V以内,提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋,切割,分离,完善的人际交互流程

    产品PK/ PRODUCT PK

    ASEMI GPP PK 10  ASEMI GPP PK 11

    ASEMI采用88MIL; 玻封GPP芯片,参数一致性好,输出稳定

    某些采用72MIL; 长时间工作发热严重,容易炸机等品质不良

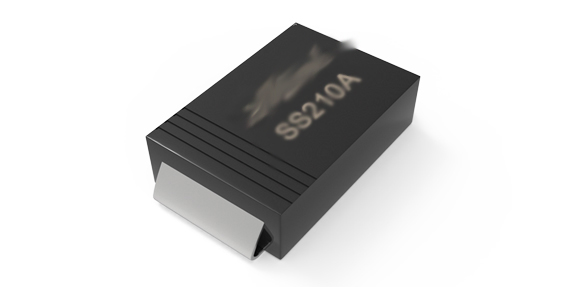

    5、PK 1 SS210A PK 2

    ASEMI采用镭射激光打标方式,耐洗板水的腐蚀,丝印不易掉色

    普通油墨丝印容易掉字,污染电路板,存在恶意翻新,贴牌等不良隐患

    5、PK 2 S1MB-6

    ASEMI采用无氧铜材料,导电性好,镀锡层,保存简单,防氧化易焊接

    用普通铜框架材料或铁质引脚,易造成引脚氧化,不上机虚焊脱焊,阻抗大

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备,同时检测18项关键电性数据

    普通生产设备精度低,电性参数检测不严格,质量参差不齐一致性差

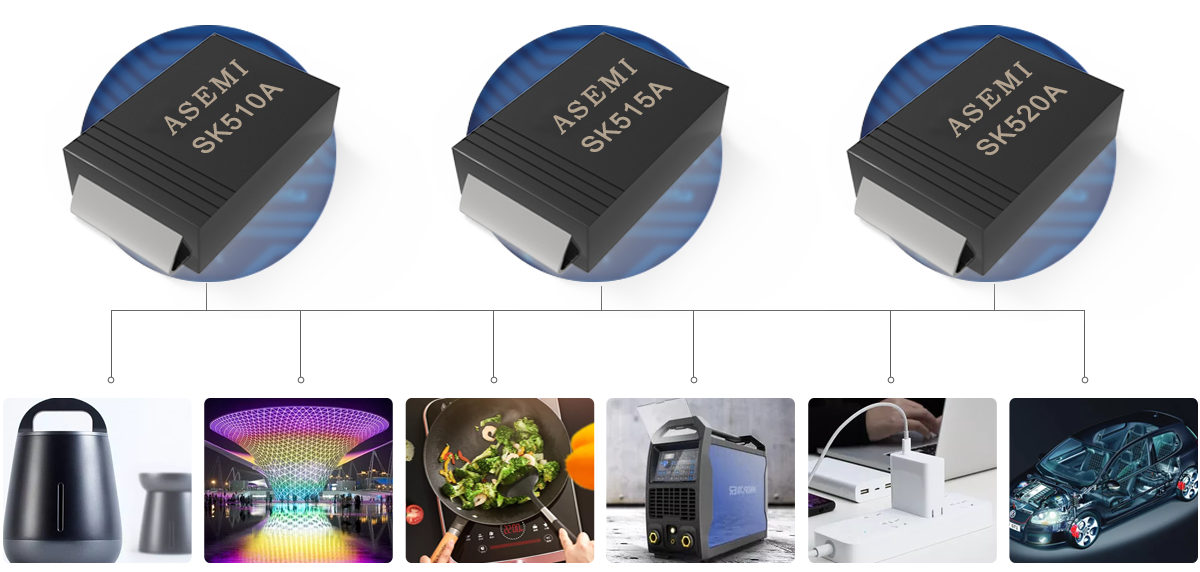

    应用领域/ APPLICATION

    6、应用领域 1200-612
  • 正向电流

    5A
  • 反向耐压

    20V~200V
  • 浪涌电流

    150A
  • 漏电流

    5uA
  • 操作温度

    -55~+150℃
  • 合作伙伴/ PARTNER

    联系我们/ CONTACT US

    台湾ASEMI品牌(SK510A-SMA)SK510A/SK515A/SK520A/SK58A/SK56A/SK54A ASEMI肖特基二极管

    SK510A贴片肖特基二极管-ASEMI品牌系列产品,产品定位服务中高端质量需求

    本品广泛适用于各领域电器电源产品:开关电源、充电器、电源适配器、LED灯驱动器、仪器仪表、家用电器、厨房电器、生活小电器等

    充电桩充电柜、医疗设备、电机机电设备、焊机矿机设备、电气自动化设备等相关控制板产品。全新原装台系质量,稳定性与可靠性好

    欢迎咨询 取样测试
