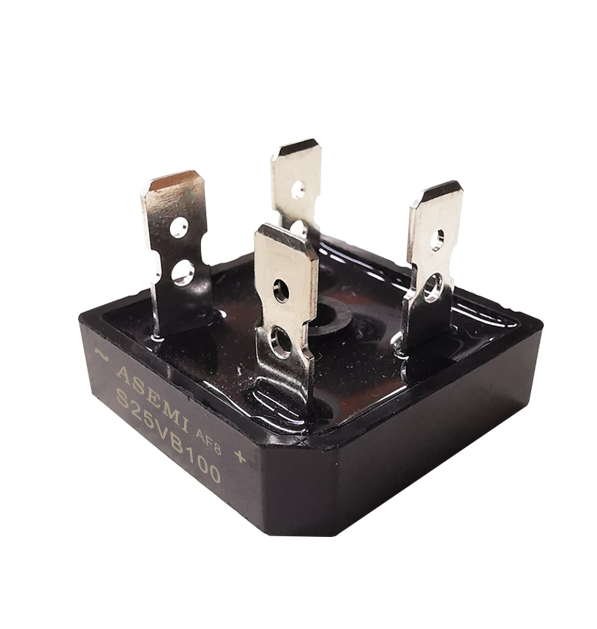

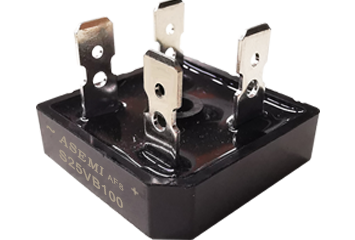

S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案
S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案
S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案
S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案
S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案 S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案 S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案 S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案
S25VB100/S25VB80/S25VB60/S25VB40，ASEMI整流桥，适配电动工具、液压升降装置方案

  • 型 号S25VB100

    品 牌ASEMI

    封 装SVB-4

    特 性单相整流方桥

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Chip Material    		 芯片个数
    Chip Number    		 漏电流
    （lr）    		 操作温度
    Temperature
    50A 50V~1000V GPP 硅芯片 4 ≤5ua -50℃~150℃
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number    		 恢复时间
    （Trr）    		 包装方式
    Package
    1.1V 350A 140MIL 4 >500ns 100/盒；500/箱

    ●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况

    ●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好

    ●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好

    ●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用

    ●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接

    采购热线：

    400-9929-667

    预览PDF 立即采购

    推荐产品/ Recommended products

    视频解说/ VIDEO

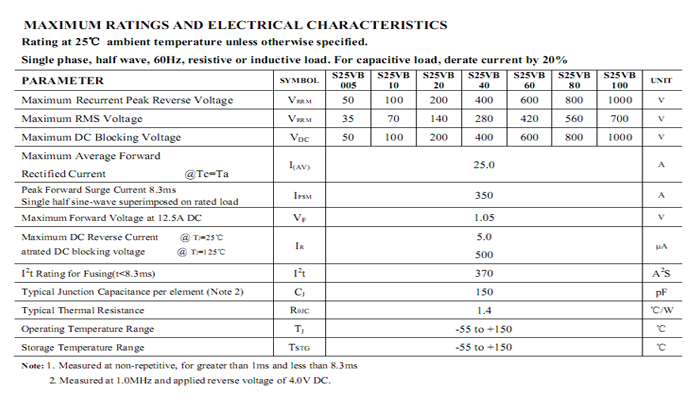

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌S25VB100，系列产品S25VB80，供应S25VB60，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌S25VB100，系列产品S25VB80S，供应S25VB100，全国服务热线：400-9929-667，波峰GPP芯片，，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。

    S25VB100

    产品细节/ DETAIL

    小图1

    采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降

    小图2

    镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好

    小图3

    框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化

    小图4

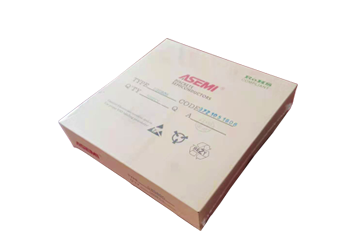

    独立小包装，防止物料积压碰撞刮花，产品信息标注明确

    6-5

    5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用

    小图5

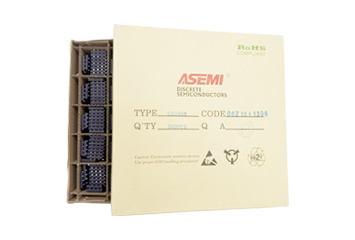

    3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接

    产品详解/ DESVRIPTION

    详解1
    详解2

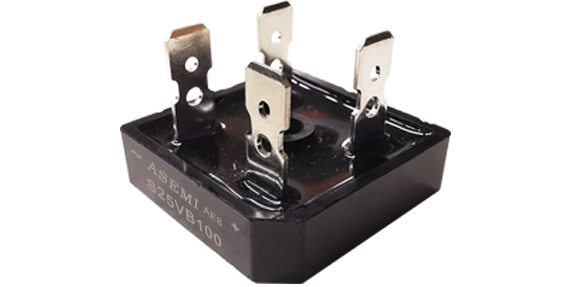

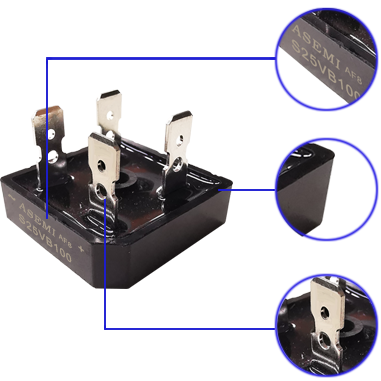

    激光印字 / GREEN LASER PRINTER

    ●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题

    ●生产效率高，订单交期快，解决货期长，生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型，边角无毛刺

    ●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接

    ●内阻小导电性好，承受大电流冲击发热小

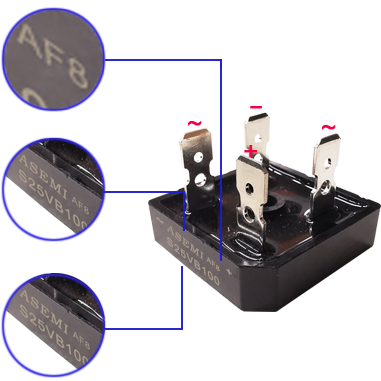

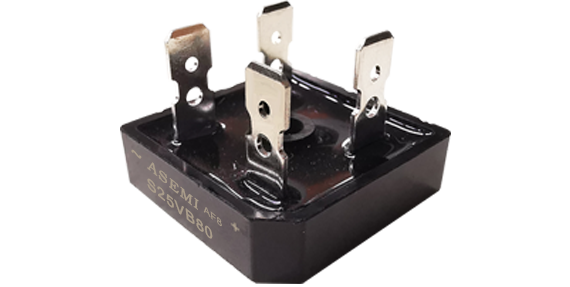

    ●“ASEMI”品牌的LOGO

    ●A = advanced（先进）

    ●SEMI = semiconductor （半导体）

    ●【AF8】表示产品批号

    ●【AF】A表示生产年份，F表示生产月份

    ●【 8 】表示生产批次

    ●【 ~】表示交流输入，其斜对的脚也是交流输入

    ●【 +】表示输出正极，其对的脚为输出负极


    无氧铜引脚 / PURE OXYGEN-FREE COPPER PINS

    ●【S25VB100 】代表本产品的完整型号

    ●【SVB】为本产品的封装方式

    ●【25】代表其正向电流为25A

    ●【10】代表其反向耐压为1000V


    产品尺寸/ SIZE

    尺寸图1

  • 长度 ：

    32.1mm

  • 宽度 ：

    32.1mm

  • 脚长度 ：

    13  mm

  • 总体高度 ：

    25mm
    • 尺寸图2

  • 本体厚度：

    10.5mm

  • 引脚间距：

    17.6mm

  • 引脚厚度：

    0.8mm

    • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片，产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序，产品数量准确，包装无破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋，切割，分离，完善的人际交互流程

    产品PK/ PRODUCT PK

    芯片 打标方式 引脚 测试设备


    ASEMI采用140MIL; 玻封GPP芯片，参数一致性好，输出稳定

    某些采用120MIL; 长时间工作发热严重，容易炸机等品质不良

    PK-1 PK

    ASEMI采用镭射激光打标方式，耐洗板水的腐蚀，丝印不易掉色

    普通油墨丝印容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患

    PK-2 PK

    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接

    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁高精密专用设备，同时检测18项关键电性数据

    某些品牌普通测试设备，检测功能单一，且精度不高，导致参数一致性控制不准确

    应用领域/ APPLICATION

    应用领域

  • 正向电流

    50A

  • 反向耐压

    50V~1000V

  • 浪涌电流

    350A

  • 漏电流

    ≤5ua

  • 操作温度

    -50℃~150℃
