型 号PL51WT020
品 牌powerlink
封 装SOP16,TSSOP24
特 性2.4G RF SOC
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
●PL51WT020，集成2.4GHz RF无线射频收发模块，1T增强型ET051内核
●内置4K字节Flash/128字节EEPROMZ,无线速率：1Mbps,256字节的RAM
●最多15个双向通用I/O口，银行级高安全级别保护用户程序及数据，抗干扰性能强
●内置地址及FEC,CRC效验功能，支持自动应答及自动重发功能
●可配置程序区，数据区读出控制权限，同时程序区代码加密扰码存储
推荐产品/ Recommended products
视频解说/ VIDEO
产品参数详解/ PRODUCT PARAMETERS
视频内容详解:
IC系列产品PL51WT020-S16/B24，全国服务热线：400-9929-667，波峰GPP芯片，欢迎咨询 取样测试。
视频内容详解:
IC系列产品PL51WT020-S16/B24，全国服务热线：400-9929-667，波峰GPP芯片，欢迎咨询 取样测试。
产品细节/ DETAIL

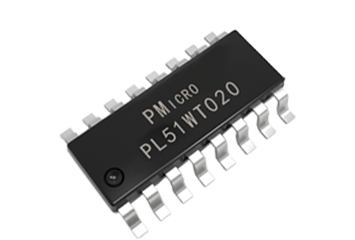

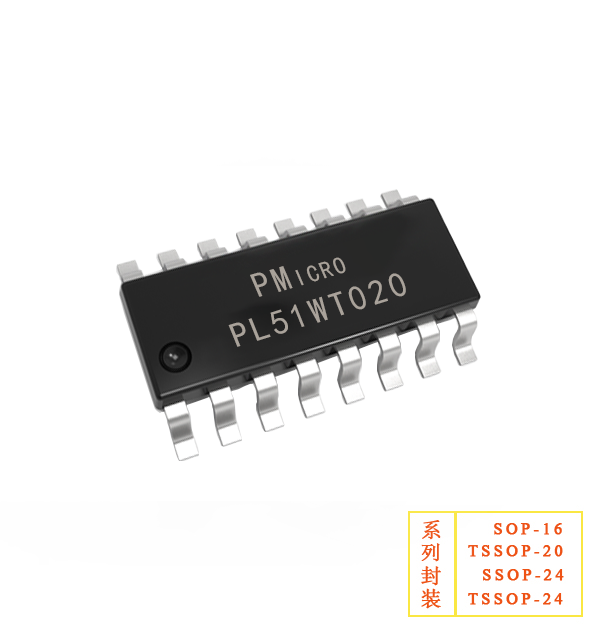

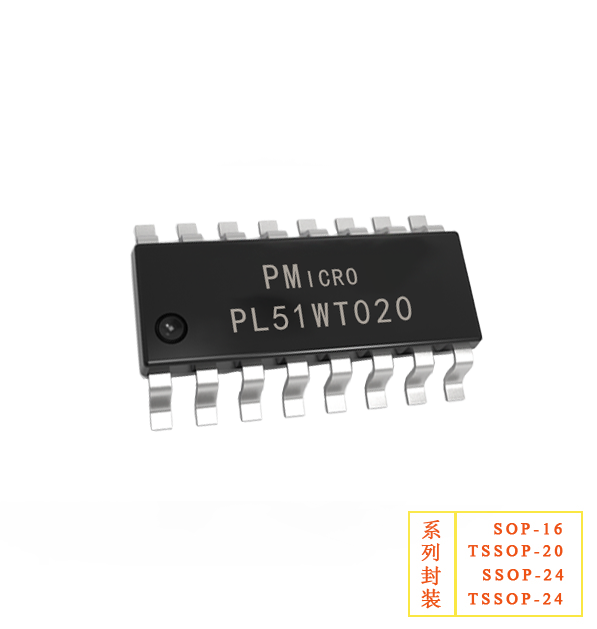

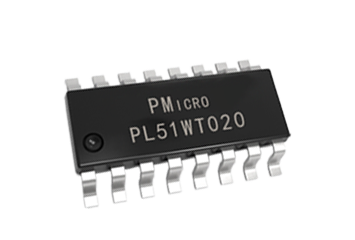

MCU单片机：PL51WT020-S16;
封装方式：SOP-16
MCU单片机：PL51WT020-B24;
封装方式：SSOP-24
MCU单片机：PL51WT020-T20;
封装方式：TSSOP20

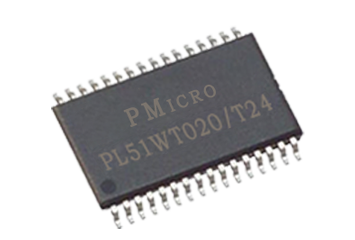

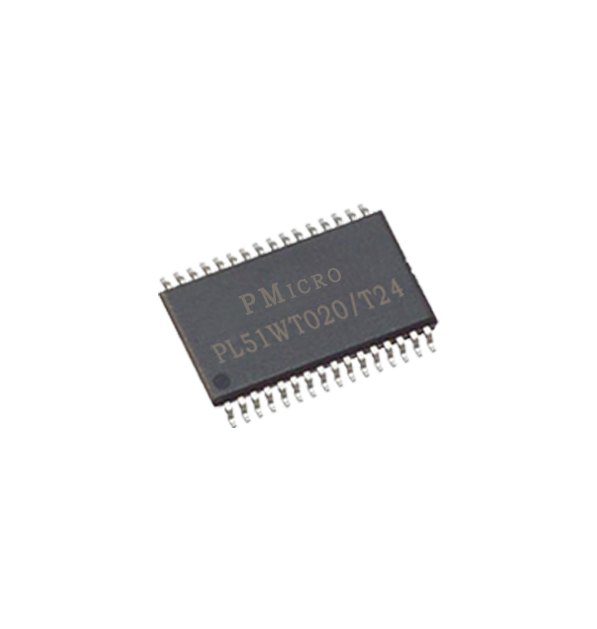

MCU单片机：PL51WT020-T24;
封装方式：TSSOP-24
PL51WT020：2000/盒，50/管
包装材质：PE环保料管，防潮密封内盒
箱体材质：10Kpcs/箱，共5盒;
外箱：牛皮纸箱，耐压 耐磨 抗冲击
产品详解/ DESVRIPTION

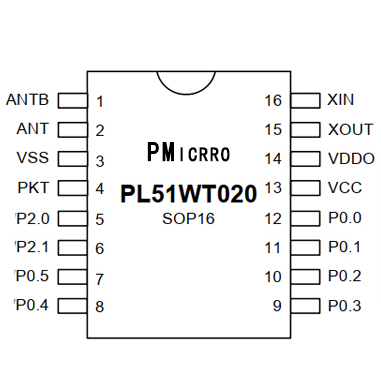

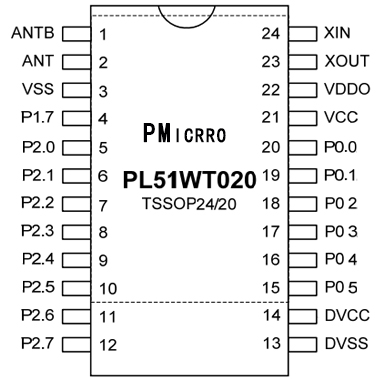

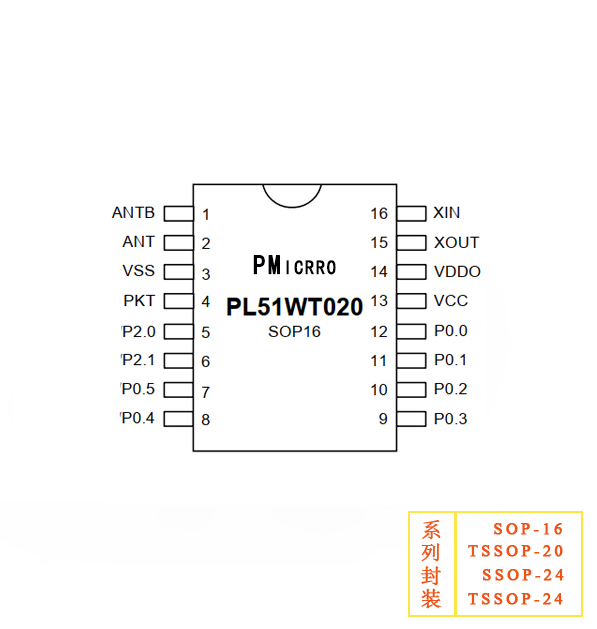

Power：VCC(2.0V~3.6V)，VSS，DVCC，DVSS，VDDO
RF Block：ANTB，ANT，XIN(12MHz)，XOUT(12MHz)，PKT
RF Block Interface：P1.0~P1.6
Ext Reset：RSTB；CPU核，低电平有效
Clock：XINI，XOUTI，CLKOUT
UART：RXD，TXD
SPI：SCSB（输入信号），SCK，MISO，MOSI
12C：SCL（时钟）,SDA（数据I/O）
Timer0：T0（定时器0输入）
Timer1：T1（定时器1输出）
Timer2：T2 EX(外部重载或门控输入)，T2CPO9（比较输出或PWM的输出）
Ext Interrupt：INT0B（外部中断0），INT1B（外部中断1）
PWM：PWM0~PWM03（数字输出）
ACMP：CMP1，比较器通道1的输入
ADC：AD0~7，8通道ADC模拟输入
Touch Key：TK7~15，9通道触摸按键输入
Key Borad：KB0~7，8通道键盘输入
PORTO：P0.0~P0.5 (通用I/O P0端口)
PORT1：P1.7 (通用I/O P1端口)
PORT2：P2.0~P2.7 (通用I/O P2端口)
ICP：PCL(在线烧录模式下输入的时钟)，PDA（输入输出的数据）
产品尺寸/ SIZE
本体厚度 ：
1.45mm本体长度 ：
9.9mm本体宽度 ：
6.00mm引脚间距 ：
1.27mm
本体长度：
8.65mm本体宽度：
6.10mm引脚间距：
0.635mm
本体长度 ：
6.50mm本体宽度 ：
6.40mm本体厚度 ：
1.00mm引脚间距 ：
0.65mm
本体长度：
7.80mm本体宽度：
6.40mm引脚间距：
0.65mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用台湾GPP波峰芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，产品数量准确，包装无破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程
应用领域/ APPLICATION
正向电流
反向耐压
浪涌电流
漏电流
操作温度
合作伙伴/ PARTNER
联系我们/ CONTACT US
台湾ASEMI品牌PL51WT020-S16/B24，ADC型/低功耗高性能2.4G RF收发SOC芯片，银行级安全加密MCU，PL51WT020
MCU芯片PL51WT020，常规量产有贴片16脚，20脚与24脚等封装，典型应用于智能家居，
无线智能LED调光调色，无线鼠标键盘，游戏控制器，遥控装置，电磁炉，电饭煲，微波炉，
洗衣机，洗碗机，冰箱，空调，无人机，遥控玩具等产品中
