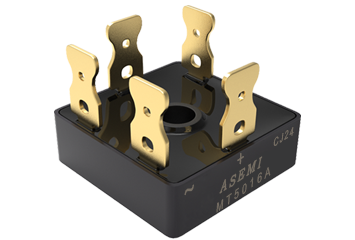

型 号MT5016A
品 牌ASEMI
封 装D-63
特 性三相整流方桥
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 50A | 100V~1600V | 光阻GPP | 5 | >10ua | -55~+150℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 1.05V | 500A | 200 | 5 | >2000ns | 100PCS/盒 |
●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况
●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好
●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好
●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用
●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接
视频解说/ VIDEO

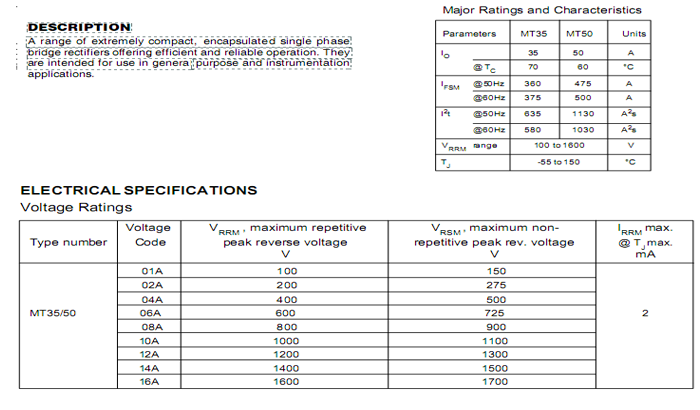

产品参数详解/ PRODUCT PARAMETERS
视频内容详解:

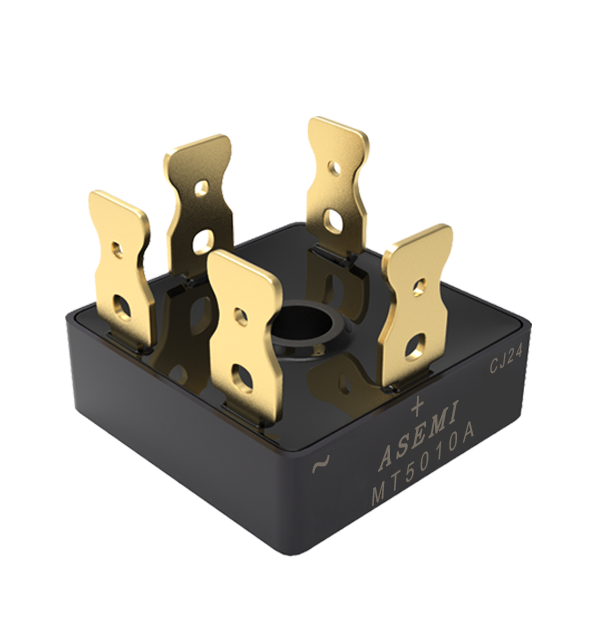

ASEMI品牌MT5010，系列产品MT5014.MT5012.MT5010，供应MT5016，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。
视频内容详解:
ASEMI品牌MT5016，系列产品MT5014、MT5012，供应MT5016，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。
产品细节/ DETAIL
采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降
镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好
框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化

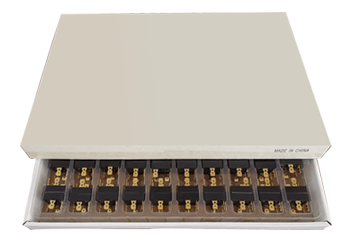

独立小包装，防止物料积压碰撞刮花，产品信息标注明确
5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用
3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接
产品详解/ DESCRIPTION
激光印字 / GREEN LASER PRINTER
●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
●生产效率高，订单交期快，解决货期长，生产低效率问题
外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型，边角无毛刺
●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂
引脚 / OXYGEN-FREE COPPER PINS
●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接
●内阻小导电性好，承受大电流冲击发热小

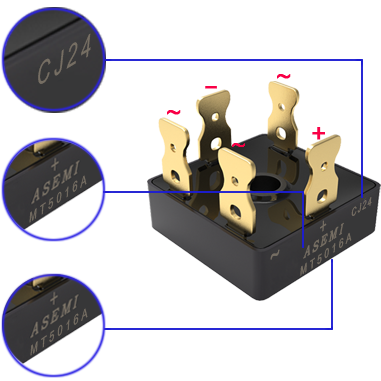

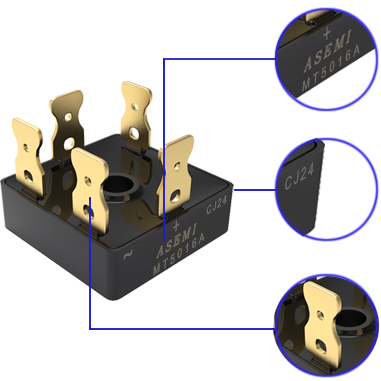

●“ASEMI”品牌的LOGO
●A = advanced（先进）
●SEMI = semiconductor （半导体）
●【CJ24】表示产品批号
●【CJ】A表示生产年份，F表示生产月份
●【 24 】表示生产批次
●【 ~】表示交流输入，其斜对的脚也是交流输入
●【 +】表示输出正极，其对的脚为输出负极
型号解析 / Model analysis
●【MT5016A】代表本产品的完整型号
●【D-63】为本产品的封装方式
●【50】代表其正向电流为50A
●【16】代表其反向耐压为1600V

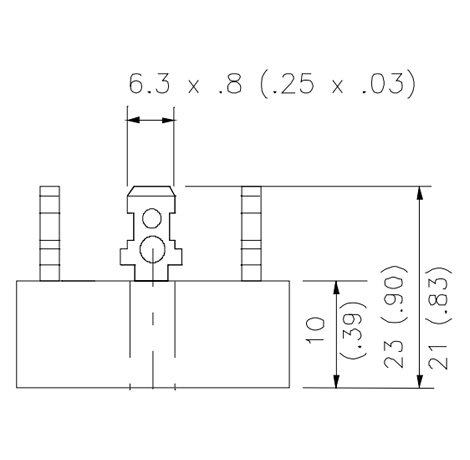

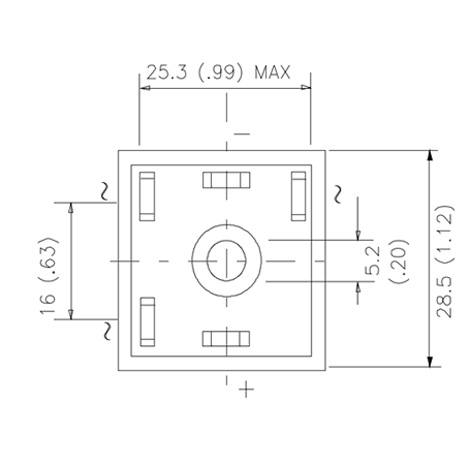

产品尺寸/ SIZE
长度 ：
21mm高度 ：
21mm脚长度 ：
11mm定位孔高度 ：
11.5mm
本体厚度：
4.6mm引脚间距：
7.5mm引脚厚度：
0.71mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定

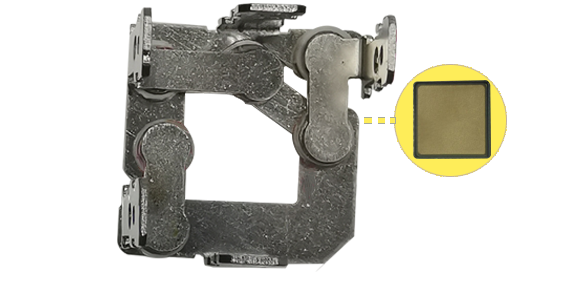

采用GPP玻封芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，产品数量准确，包装无破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程
应用领域/ APPLICATION
正向电流
50A反向耐压
100V~1600V浪涌电流
500A漏电流
>10ua操作温度
-55~+150℃
合作伙伴/ PARTNER
联系我们/ CONTACT US

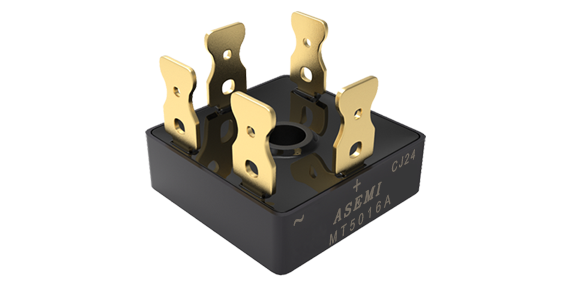

台湾ASEMI品牌MT5016A/MT5012A/MT5010A，ASEMI三相整流桥，工业焊机/三相电机/医疗设备用整流桥 MT5016A
mt5016的电性参数：最大正向平均电流50A；最大反向峰值电压1000V
MT5016的包装方式：100/盒，500/箱
整流桥被广泛适用于：电源、充电器、适配器、LED灯饰、大小家电、民用及工业设备等产品中使用
