(5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管
(5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管
(5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管
(5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管 (5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管 (5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管

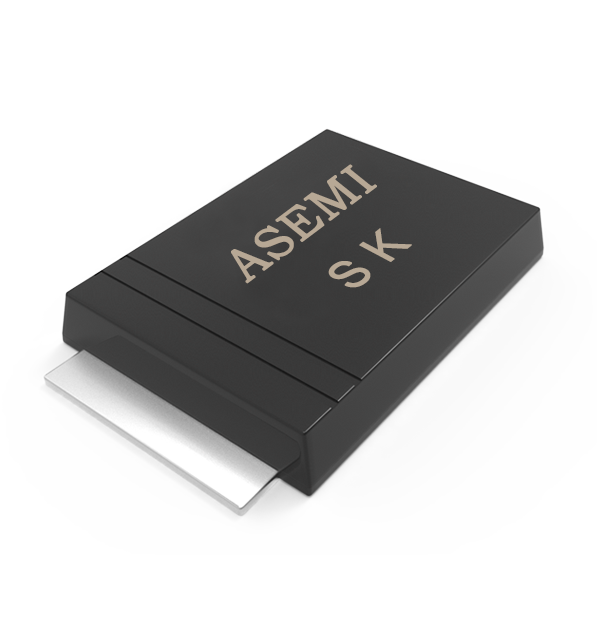

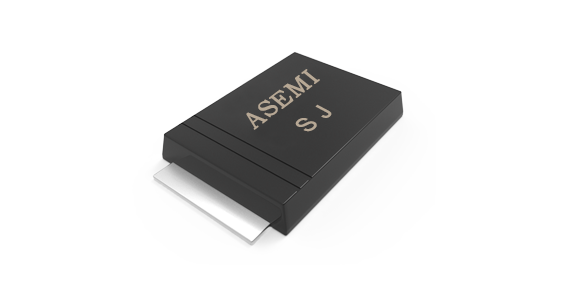

(5819-SL-SOD123) 5819-SL/5819-SJ/5819-SK, ASEMI肖特基二极管

  • 型 号5819-SL

    品 牌ASEMI

    封 装SOD-123

    特 性小电流肖特基管

    • 正向电流
    （lo）    		 反向耐压
    VRRM    		 芯片材质
    Chip Material    		 芯片个数
    Chip Number    		 漏电流
    （lr）    		 操作温度
    Temperature
    1A 20V~40V 金属&硅芯片 1 10ua -55~+150℃
    正向电压
    （VF）    		 浪涌电流
    IFSM    		 芯片尺寸
    Chip Size    		 引线数量
    Lead Number    		 恢复时间
    （Trr）    		 包装方式
    Package
    0.40V~0.60V 25A 32MIL 2 5ns 6000pcs/盒3000/盘

    ●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况

    ●采用镭射激光打标，不易褪色防止翻新；环氧塑脂塑封稳定性好

    ●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好

    ●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用

    ●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接

    采购热线：

    400-9929-667

    预览PDF 立即采购

    推荐产品/ Recommended products

    视频解说/ VIDEO

    产品参数详解/ PRODUCT PARAMETERS

    视频内容详解:

    ASEMI品牌10V45，系列产品10V45.10V60.10V100，供应10V45，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。

    视频内容详解:

    ASEMI品牌10V45，系列产品10V45.10V60.10V100，供应10V45，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。

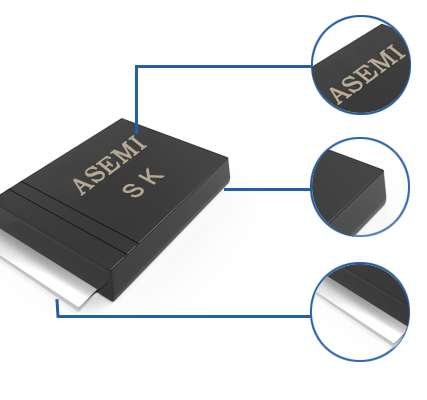

    产品细节/ DETAIL

    采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降

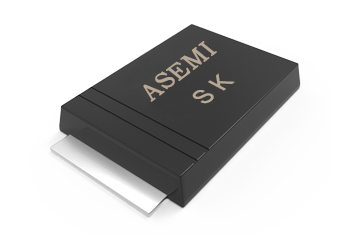

    SK

    镭射激光打标，不易褪色；环氧树脂塑封，绝缘稳定性好


    US1MW-3

    框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化


    S1MB-4

    独立小包装，防止物料积压碰撞刮花，产品信息标注明确


    5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用

    s1mb-5

    3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接

    产品详解/ DESCRIPTION

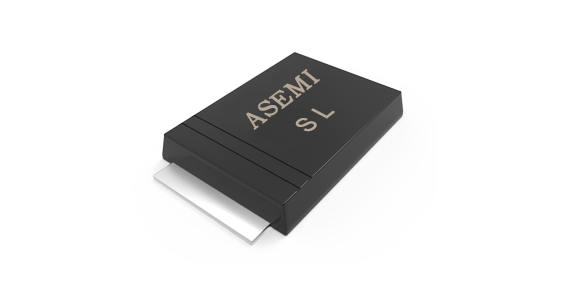

    SL
    SL

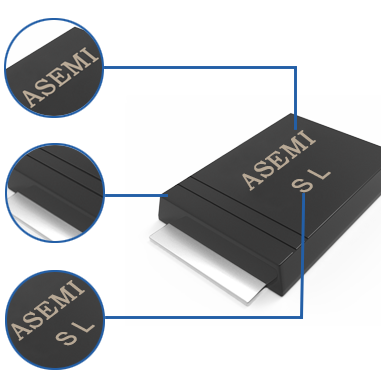

    激光印字 / GREEN LASER PRINTER

    ●镭射激光打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题

    ●生产效率高，订单交期快，解决货期长，生产低效率问题

    外壳封装 / ADVANCED PLASTIC PACKAGING

    ●采用环氧树脂材料一次性注塑成型，边角无毛刺

    ●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂

    引脚 /  OXYGEN-FREE COPPER PINS

    ●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接

    ●内阻小导电性好，承受大电流冲击发热小

    ●ASEMI 品牌LOGO

    ●A = advanced（先进的）

    ●SEMI = semiconductor （半导体）

    ●【无横杠端代表电流从正极输入】

    ●【有横杠端代表电流从负极流出】

    ●【极性符合标识】


    型号解析/Model analysis

    ●【SL】代表本产品的完整型号

    ●【  】本产品的封装方式SOD-123

    ●【S】代表其正向电流为1A

    ●【L】代表其反向耐压为   40V

    ●【S】代表其肖特基二极管

    产品尺寸/ SIZE

    u1m-1

  • 长度 ：

    3.7mm

  • 宽度 ：

    1.8mm

  • 脚长度 ：

    0.9mm

  • 定位孔高度 ：

    0mm
    • u1m-2

  • 本体厚度：

    1.1mm

  • 引脚间距：

    2.8mm

  • 引脚厚度：

    0.1mm

    • 台湾工艺/ PROCESS

    产品

    持续稳定

    产品持续稳定

    采用GPP玻封芯片，产品持续稳定

    产品

    数量准确

    产品数量准确

    严格的外检包装程序，保证产品数量准确，包装物破损

    注塑

    一步成型

    注塑一步成型

    自动化设备支持注塑一步成型

    经过

    6道质检

    经过6道质检

    检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性

    完善

    人际交互

    完善人际交互

    分筋，切割，分离，完善的人际交互流程

    产品PK/ PRODUCT PK

    芯片 打标方式 引脚 测试设备
    ASEMI GPP PK 10  ASEMI GPP PK 11

    ASEMI采用50MIL; 玻封GPP芯片，参数一致性好，输出稳定

    某些采用46MIL; 长时间工作发热严重，容易炸机等品质不良

     打

    ASEMI采用镭射激光打标方式，耐洗板水的腐蚀，丝印不易掉色

    普通油墨丝印容易掉字，污染电路板，存在恶意翻新，贴牌等不良隐患

     引2

    ASEMI采用无氧铜材料，导电性好，镀锡层，保存简单，防氧化易焊接

    用普通铜框架材料或铁质引脚，易造成引脚氧化，不上机虚焊脱焊，阻抗大

    ASEMI 设备PK 1 设备精度低Y-5

    ASEMI工厂采用健鼎与冠魁专用设备，同时检测18项关键电性数据

    普通生产设备精度低，电性参数检测不严格，质量参差不齐一致性差

    应用领域/ APPLICATION

    SL

  • 正向电流

    1A

  • 反向耐压

    20V~40V

  • 浪涌电流

    25A

  • 漏电流

    10ua

  • 操作温度

    -55~+150℃
