型 号1N4007
品 牌ASEMI
封 装DO-41
特 性小封装整流管
| 正向电流 （lo） |
反向耐压 VRRM |
芯片材质 Chip Material |
芯片个数 Chip Number |
漏电流 （lr） |
操作温度 Temperature |
|---|---|---|---|---|---|
| 1A | 50V~1000V | GPP硅芯片 | 1 | 5ua | -55~+150℃ |
| 正向电压 （VF） |
浪涌电流 IFSM |
芯片尺寸 Chip Size |
引线数量 Lead Number |
恢复时间 （Trr） |
包装方式 Package |
| 1.0V | 30A | 50mil | 2 | >500ns | 编带:5000pcs；盒装:500pcs |
●采用玻封GPP工艺芯片，密封性可靠性好，防止电性出现衰降情况
●采用丝印打标，不易褪色防止翻新；环氧塑脂塑封稳定性好
●采用无氧铜框架引脚，镀亮锡防止氧化不上锡、内阻小导电性好
●采用5层大瓦楞牛皮纸箱，4道禁锢带保护，耐压耐磨可重复利用
●内盒采用防潮塑膜保护，方便仓库长期存贮，上机易上锡易焊接
推荐产品/ Recommended products
-
PL51WT020-S16/B24，ADC型/低功耗高性能2.4G RF收发SOC芯片，银行级安全加密MCU，PL51WT020
-
MBR10100FCT,MBR1060FCT/1045FCT/1040FCT，ASEMI肖特基二极管，品质高标准高压肖特基二极管
-
KBL406，ASEMI整流桥，内置4颗84MIL，适配高端电源、电脑适配器等高品质产品 KBL406
-
QL5010，ASEMI整流桥，适配机电电气设备，工业电磁灶，焊机，变频器等设备用大功率整流桥QL5010，参数一致 均流性高
-
MBR60100PT,MBR6060PT,MBR6045PT，ASEMI肖特基二极管，大电流肖特基适配变频器、充电箱等大功率设备
视频解说/ VIDEO
产品参数详解/ PRODUCT PARAMETERS
视频内容详解:
ASEMI品牌10A10，系列产品10A8、10A6，供应10A10，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。
视频内容详解:
ASEMI品牌10A10，系列产品10A8、10A6，供应10A10，全国服务热线：400-9929-667，波峰GPP芯片，可靠稳定性高，产品离散性高度一致。 本产品原装正品，质量保证高稳定性和可靠性，欢迎咨询 取样测试。
产品细节/ DETAIL
采用玻封GPP工艺芯片，密封性可靠性好，防电性衰降
打标，不易褪色；环氧树脂塑封，绝缘稳定性好
框架引脚采用无氧铜材料，内阻小导电性好，镀锡防氧化
独立小包装，防止物料积压碰撞刮花，产品信息标注明确
5层大瓦楞牛皮纸箱，4道紧固带保护，耐压耐磨可重复利用
3层小瓦楞内盒+防潮塑膜保护，方便存贮，上机易上锡焊接
产品详解/ DESCRIPTION

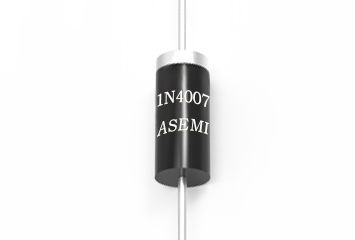

印字 / GREEN PRINTER
●打标，不易退色，解决易掉色困扰，防止翻新与冒牌问题
●生产效率高，订单交期快，解决货期长，生产低效率问题

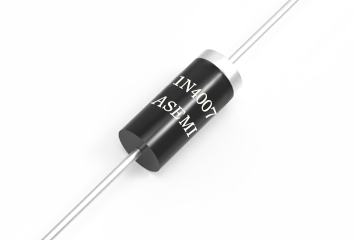

外壳封装 / ADVANCED PLASTIC PACKAGING
●采用环氧树脂材料一次性注塑成型，边角无毛刺
●环氧树脂阻燃性能好，强度高，耐高温，外力冲击不易裂
引脚 / OXYGEN-FREE COPPER PINS
●采用无氧铜材料，镀亮锡，防止氧化，易上锡易焊接
●内阻小导电性好，承受大电流冲击发热小

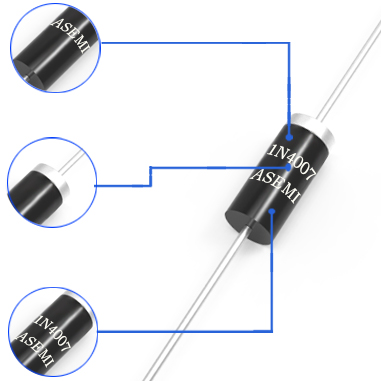

●ASEMI 品牌LOGO
●A = advanced（先进的）
●SEMI = semiconductor （半导体）
●【无色环端代表电流从正极输入】
●【有色环端代表电流从负极流出】
●【极性符合标识】
型号解析/Model analysis
●【1N4007】为本产品的完整型号
●【N40】表示该产品为整流二极管
●【 1 】代表其正向电流为1A
●【07】代表其反向耐压为1000V
●【 】本品默认封装方式为DO-41
产品尺寸/ SIZE
总长度 ：
58.0mm本体长度 ：
4.20mm脚长度 ：
25.4mm本体直径 ：
2.70mm
封装方式：
DO-41本体长度：
5.20mm引脚直径：
0.70mm台湾工艺/ PROCESS
产品
持续稳定
产品持续稳定
采用GPP玻封芯片，产品持续稳定
产品
数量准确
产品数量准确
严格的外检包装程序，保证产品数量准确，包装物破损
注塑
一步成型
注塑一步成型
自动化设备支持注塑一步成型
经过
6道质检
经过6道质检
检测Vb、Io、If、Vf、Ir等12个参数经过6道检测，△V控制在80V以内，提高4颗芯片的一致性和可靠性
完善
人际交互
完善人际交互
分筋，切割，分离，完善的人际交互流程
应用领域/ APPLICATION
